上股交代碼：203056
瀏覽手機版
一、海洋平臺的腐蝕環(huán)境和條件
海洋平臺是長期在海上從事鉆探和采油生產(chǎn)的人工島，與船舶相比，腐蝕環(huán)境和條件苛刻得多。其原因是：
1．海洋平臺在遠離港口的外海海域作業(yè)，沒有防浪堤壩的港口設(shè)施保護，每天都要經(jīng)受海風、海浪、潮流作用。在某些海域還時常遭受風暴、狂浪、浮冰、地震的襲擊。風浪和潮流使平臺的飛濺區(qū)和潮差區(qū)腐蝕加劇，沖擊力的作用使結(jié)構(gòu)產(chǎn)生應力腐蝕和腐蝕疲勞。
2．海洋平臺甲板以下部分，大都是管子式桁架，焊接節(jié)點多，應力高度集中。而且焊接節(jié)點部位是最容易產(chǎn)生嚴重腐蝕的部位，對其保護格外重要。
3．海洋平臺大多不能自航，采油平臺還不能移動，所以不能像船舶那樣定期進塢維修，給保養(yǎng)和維修帶來許多困難。平臺壽命一般為20～30年，這就要求保護系統(tǒng)的壽命與之相適應，防腐措施要維持這么長時間，會遇到很多困難。
二、海洋平臺的腐蝕特點
1．平臺腐蝕分區(qū)
平臺結(jié)構(gòu)各部分所處腐蝕環(huán)境不同，腐蝕程度和保護方法也都有差異。按腐蝕環(huán)境通?？煞譃槲鍌€區(qū)：海洋大氣區(qū)、海水飛濺區(qū)、潮差區(qū)、全浸區(qū)和海泥區(qū)。
甲板腿以上構(gòu)件主要在海洋大氣中工作，長期遭受風吹、雨淋、日曬、海水鹽霧的作用。鋼結(jié)構(gòu)直接在海洋大氣作用下的腐蝕，要比海濱和陸地大氣腐蝕強烈得多。尤其在甲板下部，因長期處于潮濕狀態(tài)，氧氣供應充分，是該區(qū)腐蝕最嚴重的部位。
甲板腿下部和導管架上部，在海水飛濺區(qū)和海水干濕交替的潮差區(qū)工作。在高潮線以上的飛濺區(qū)，由于結(jié)構(gòu)表面長期遭受飛濺海水的不斷沖擊，表面始終遭海水周期性潤濕，氧氣供應充分，鹽分不斷濃縮，缺少完全可靠的保護方法，有時還受狂風巨浪和浮冰的沖擊。因此，該部位是平臺遭受腐蝕最為嚴重的范圍。由于各海區(qū)的海況不同，飛濺區(qū)的范圍和腐蝕最嚴重的高度位置也不相同。如墨西哥灣為高潮線以上2m，阿拉斯加灣可達高潮線以上9m，我國北部灣最嚴重腐蝕區(qū)約在高潮線以上1.5m處。
導管架中下部長年浸泡在海水中（全浸區(qū)），海水影響腐蝕的因素主要有：海水溫度、含氧量、含鹽量、電阻率、流動速度等，這些因素隨地理位置、季節(jié)、海水深度的不同，有些因素會有很大的變化，因此不同海域鋼結(jié)構(gòu)的腐蝕行為是不同的。
鋼樁結(jié)構(gòu)（導管架樁腿）埋于海泥中，在海泥區(qū)由于缺氧，腐蝕速度通常較低。
CCS《淺海固定平臺建造與檢驗規(guī)范》則分為飛濺區(qū)、大氣區(qū)、全浸區(qū)三個區(qū)，將潮差區(qū)并入飛濺區(qū)，海泥區(qū)并入全浸區(qū)。定義為：
飛濺區(qū)??平臺在潮汐和波浪作用下干濕交替的區(qū)間。飛濺區(qū)范圍為自最高天文潮位以上波高（為50年一遇的平均波高）的2/3，至最低天文潮位以下波高的1/3。
大氣區(qū)??平臺在飛濺區(qū)以上的部分。
全浸區(qū)??平臺在飛濺區(qū)以下包括插入泥土中的部分。
2．海洋平臺的腐蝕規(guī)律

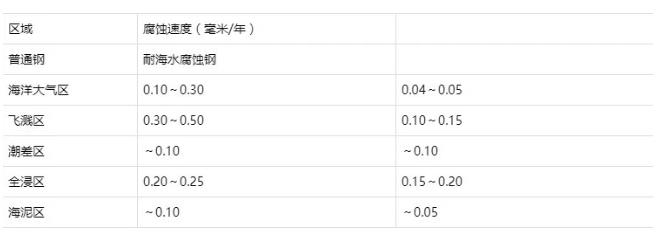

通過在實際海洋環(huán)境條件下的鋼樁試驗，表明腐蝕最嚴重的部位發(fā)生在飛濺區(qū)，在平均高潮線的上部。海洋石油平臺不同部位的腐蝕速度如下表所示。
由表可見，腐蝕程度與鋼種有關(guān)。耐腐蝕鋼，如美國的Mariner鋼，在飛濺區(qū)的耐蝕性明顯高于碳素鋼，日本的Mariloy鋼在飛濺區(qū)和海水中都有較高的耐蝕性，而普通的高強度鋼與碳素鋼在海水中的耐蝕性基本上是一樣的。
3．焊接節(jié)點的腐蝕
焊接管節(jié)點有殘余應力存在，工作時有應力集中，加之結(jié)構(gòu)復雜，不易受到保護，較結(jié)構(gòu)的其它部分更容易產(chǎn)生腐蝕，熱影響區(qū)的腐蝕尤為嚴重。
焊接節(jié)點的點蝕和熱影響區(qū)的腐蝕，具有不容忽視的危險性。當節(jié)點焊縫發(fā)生點蝕時，若處在應力集中區(qū)，會產(chǎn)生更大的應力集中。如果應力集中程度足夠高，點蝕尖端的應力水準超出許可范圍，該焊縫就會產(chǎn)生疲勞斷裂。
平臺焊接在腐蝕和疲勞應力作用下，會在比較少的次數(shù)和比較低的應力下發(fā)生破壞，而焊接管節(jié)點則往往是腐蝕疲勞嚴重的部位。
三、海洋平臺的防腐蝕方法與防腐系統(tǒng)
海洋平臺常用的防腐蝕方法有：涂裝或鍍層保護、陰極保護（犧牲陽極保護和外加電流陰極保護）等。而海洋平臺的防腐系統(tǒng)則應根據(jù)平臺的環(huán)境條件、結(jié)構(gòu)部位、使用年限、施工和維護的可能以及技術(shù)和經(jīng)濟效果等因素確定。
大氣區(qū)的平臺結(jié)構(gòu)及有關(guān)設(shè)備外表面，應采用涂層保護。結(jié)構(gòu)形式復雜且難于采用涂層保護時，可采用鍍層保護。飛濺區(qū)（含潮差區(qū)）的平臺結(jié)構(gòu)應采用適宜的防腐系統(tǒng)加以保護，一般也為涂層（或鍍層）保護。全浸區(qū)（含海泥區(qū)）的平臺結(jié)構(gòu)應采用陰極保護，也可同時采用陰極保護和涂層保護。平臺結(jié)構(gòu)對陰極保護有屏蔽作用時，屏蔽區(qū)應采取有效的防腐涂層保護。
由于現(xiàn)在的涂料性能目前尚不能滿足平臺結(jié)構(gòu)壽命的要求，所以飛濺區(qū)和全浸區(qū)均還要考慮結(jié)構(gòu)的適當腐蝕余量。結(jié)構(gòu)腐蝕余量應根據(jù)平臺設(shè)計使用年限、鋼材年平均腐蝕量以及防腐系統(tǒng)的保護效率來確定，并經(jīng)船檢同意。如無法確定上述參數(shù)時，對使用年限為n年的平臺，建議其全浸區(qū)結(jié)構(gòu)的腐蝕裕量不小于n/15(mm)，飛濺區(qū)結(jié)構(gòu)的腐蝕裕量不小于n/3(mm)。
平臺結(jié)構(gòu)內(nèi)表面的防腐系統(tǒng)應符合下列規(guī)定：
（1）暴露于大氣中的結(jié)構(gòu)的內(nèi)表面，應采用涂層保護；
（2）與海水接觸的結(jié)構(gòu)的內(nèi)表面，應采用涂層保護、陰極保護或兩者聯(lián)合保護。對于密閉的充水內(nèi)腔或水流受到嚴格限制的內(nèi)腔，不應采用陰極保護系統(tǒng)保護。
（3）與海水和大氣沒有接觸的密閉內(nèi)腔可不考慮防腐，但裝配時，內(nèi)腔應保持清潔和干燥。
為防止雜散電流的腐蝕，平臺在水上建造與安裝期間，所使用的焊接設(shè)備應接地，并符合下列要求：
（1）電焊機負極應通過電纜與被焊結(jié)構(gòu)連接；
（2）焊接電纜應具有足夠的橫載面積和完好的絕緣；
（3）若電焊機放在工作船上，則焊機負極應與工作船絕緣。
關(guān)注我們
